Линия упаковки печенья/хлебцев на ребре с последующей приваркой торцов пакета. Состоит из загрузочного конвейера, упаковочной машины флоу-пак и линии формовки торцов пакета. Производительность не менее 60 пакетов в минуту.
Линия предназначена для упаковки плоских продуктов (печенье, хлебцы) в пакет с плоскими, проваренными боковыми гранями. Данный вид упаковки обеспечивает компактность групповой укладки пакетов, а также позволяет расставлять товар на полках магазина, как лежа, так и стоя.
Линия состоит из трёх синхронно работающих машин:
- КО-01-НОТИС-3 конвейер загрузчик
- МГУ-НОТИС-210-Рб-1н-О-П-1-ФУН-ФШГ4 горизонтальная упаковочная машина
- КО-01-НОТИС-КП конвейер приварки боковых граней
Основные особенности
Стопки продуктов формируются вручную и укладываются на ребре на непрерывно движущийся конвейер-загрузчик. Далее продукт поступает в упаковочную машину упаковывается в термосвариваемую пленку. При этом сначала формируется продольный шов, а затем на узле поперечной сварки складывается шов-гассет и пакет с продуктом запаивается. На завершающем этапе цикла пакет переходит на конвейер приварки боковых граней. Там, при движении упаковки с продуктом вдоль регулируемых бортиков, происходит подгиб поперечных швов. С помощью трех пар нагревателей боковые грани усаживаются и поперечные швы привариваются к телу пакета, таким образом формируя плоские боковые грани.
Примеры фасуемых продуктов
Продукты, укладываемые стопками на ребро: печенье, вафли, хлебцы, в том числе круглой формы.

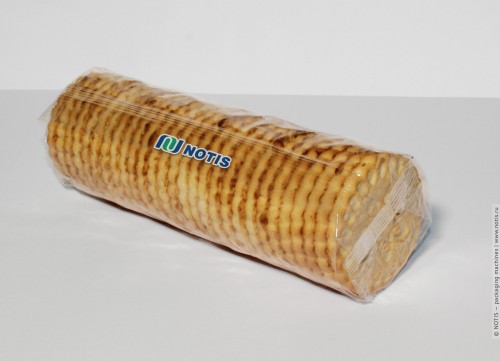

Печенье
Печенье

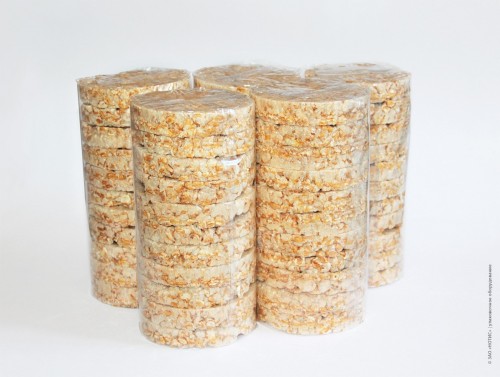

Хлебцы

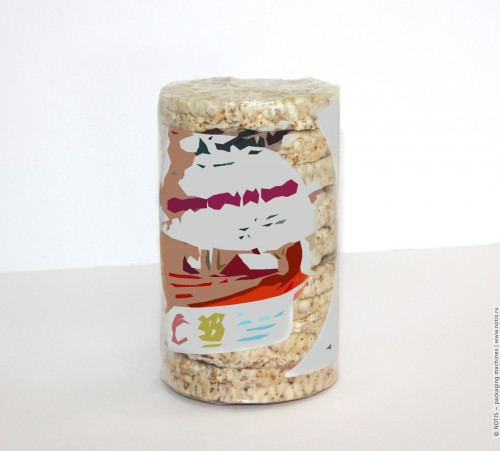

Хлебцы
| Технические характеристики | ||
|---|---|---|
| Размеры упаковываемых стопок продуктов | длина | 50–250 мм |
| ширина | 20–100 мм | |
| высота | 20–100 мм | |
| Пределы дозирования | 20–3000 г | |
| Производительность | зависит от длины пакета | до 50—60 пак/мин |
| Тип пленки | полипропилен, полипропилен ламинированный | |
| Ширина пленки | 150–420 мм | |
| Толщина пленки | 25–50 мм | |
| Размеры рулона пленки | ширина | до 500 мм |
| диаметр наружный | до 350 мм | |
| Пределы регулировки температуры сварки | 100…200 °C | |
| Электропитание | 220 В, 50 Гц | |
| Потребляемая мощность | 5 кВт | |
| Масса | 1400 кг | |
| Габаритные размеры | 800×1200×1850 мм | |
Видео
Опции:
- ТГШ — термодатер на шве пакета
- ПТТ-НОТИС — термопринтер выносной
- ЭТА — этикет-автомат
