27 Мая 2024
МГУ-НОТИС-03-servo-180 на сборочном участке НОТИС, г. Бердск, 2024
Содержание
- Коротко о новом поколении
- МГУ-НОТИС-01: первые в России
- МГУ-НОТИС-02: высокая эффективность
- МГУ-НОТИС-03-servo: новый уровень
- Преимущества упаковочных автоматов МГУ-НОТИС
- Получить предложение
Коротко о новом поколении
МНУ-НОТИС-03-servo
Новейшая модель упаковочных автоматов от сибирских инженеров
Новинка отличается тем, что привод поперечных сваривающих нагревателей теперь построен исключительно на сервоприводе. И это произошло после многих лет внедрения инновационных решений в управление недорогими асинхронными мотор-редукторами. Мы увеличили производительность на 40% (до 400 упаковок в минуту), улучшили точность работы, и повысили надёжность механизмов привода.
Линейка основной серии горизонтальных упаковочных автоматов НОТИС, как и прежде, предлагается в трёх модификациях. Они адаптированы под различные размеры упаковываемой продукции:
- МГУ-НОТИС-03-servo-135 — для конфет, батончиков, фрутилада, сырков, аскорбинок
- МГУ-НОТИС-03-servo-150 — для хлебцев, печенья, мороженого, хозтоваров
- МГУ-НОТИС-03-servo-180/210 — для хлебобулочных изделий, объемных пачек кухонных губок, зелени в контейнерах
Для удобства мы не указываем текущее поколение в наименовании: МГУ-НОТИС-135. На страницах сайта опубликованы пока технические характеристики прежней версии, но вскоре исправим.
Примеры упаковок
Сформированы на последнем поколении

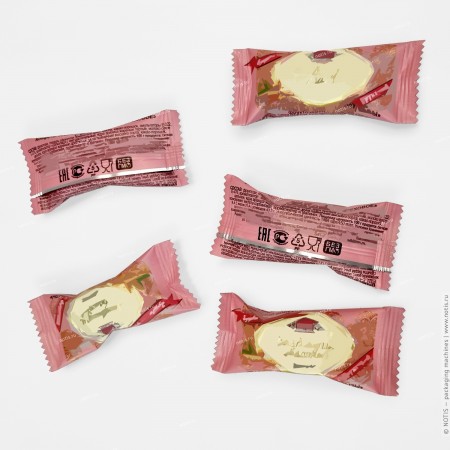

Конфеты

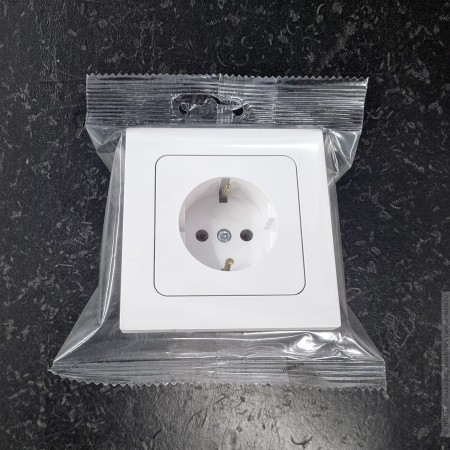

Розетка
Задайте вопрос или запросите предложение под ваш продукт.
Вспомним, с чего начиналось производство упаковочных флоупак-автоматов НОТИС. В чём же они превзошли конкурентов? Какие высокотехнологические особенности повысили надёжность и производительность?
МГУ-НОТИС-01
2004–2011: Первые в России
МГУ-НОТИС-01, первая машина №0001, фото 2004 года
Ровно 20 лет назад, на выставке Росупак-2004, наша компания представила свой первый горизонтальный упаковочный автомат МГУ-НОТИС-01. Чтобы завоевать рынок мы должны были иметь уникальное преимущество. Наш флоупак-автомат стал первым в России с независимыми электроприводами. Это стало большим шагом в повышении надёжности оборудования и упрощении переналадки с одного продукта на другой.
Независимые приводы
С 2004 года
Наше предприятие расположено всего в 10 километрах от крупнейшего научного центра Сибири. Благодаря этому, НОТИС с самого начала выделялся сильной командой конструкторского бюро, обладающей уникальными методами и свежим взглядом. Как сибиряки, мы не обходимся без нестандартных решений, которые позволяют решать задачи с наименьшими затратами. При этом в сибирском характере заложено правило: если что-то делать, то основательно и надёжно.
Уже первая горизонталка НОТИС имела только независимые электропривода, без механических соединений в виде цепей и прочего. И вообще минимум механики, которое является слабым звеном любой автоматической системы. Это стало возможным благодаря разработкам в электронике и алгоритмах управления. Горизонтальные упаковочные автоматы НОТИС работали на обычных, но независимых электроприводах, как на дорогостоящих сервоприводах.
Разные приводы конвейера, протяжки плёнки, сваривающих губок управляются единым контроллером по фазе и скорости. Система автоматически устанавливает соотношение скоростей и фаз движения механизмов относительно друг друга.
Решение с независимыми приводами обеспечило ключевые преимущества:
- Надёжность. Между приводами нет никаких механических передач: цепей, звездочек, карданных валов. Это очевидно надёжнее одномоторных аналогов с набором передаточных звёздочек, цепей, вариаторов, электромагнитных муфт. В шкафу управления любой горизонталки НОТИС — только электронные блоки. Причём все элементы ремонтопригодные, поскольку вся электроника собственного производства.
- Переналадка быстрее 3 минут. Все приводы управляются единым контроллером по скорости и фазе. Вы задаёте длину пакеты, а система автоматически устанавливает соотношение скоростей и фаз движения механизмов. При этом получаете точную линию отреза относительно метки пакета, и точное позиционирование продукта внутри упаковки. В одномоторных машинах приходится подбирать скорости и фазы конвейера подачи, механизма движения пленки и поперечных ножей.
Надёжность с первой машины.
Сервисная служба НОТИС отслеживает историю каждого изделия в целях выявления слабых мест и улучшения. Периодически публикуем любопытные результаты анализа заказов запчастей, когда заказывают расходники в машине старше 15 лет. Так, например, в 2017 году, на ту самую МГУ-НОТИС 2004 года с порядковым номером №0001, у нас заказали набор литер для термодатера. Заменили, и продолжили работать.
Развитие
МГУ-НОТИС-01-150 в сборочном цехе, 2009 год
Девиз компании НОТИС: Инновации и непрерывное совершенствование. Каждый год мы вносим изменения в конструкцию и программное обеспечение. В первые годы активно обновляли прошивки уже проданным машинам для повышения характеристик и устранения «детских» болезней. К 2006 году машина приобрела современный дизайн с более компактными размерами. Через год уже независимые эксперты отмечали оригинальность идей на МГУ-НОТИС первого поколения (Unipack: Чей горизонт лучше?). Познакомьтесь также с пресс-релизом 2007 года, который содержит подробное описание преимуществ.
Затем появился упаковочный автомат с нижней подачей плёнки. Это решение применяется для продукции с нестабильной формой или состоящей из нескольких частей.
В 2011 году изготовили первый упаковочный автомат НОТИС на сервоприводах. Машина получилась достаточно дорогой в сравнении с обычной моделью. Однако она не получила дальнейшего развития тогда по другой причине. Инженеры разработали уникальную технологию, которая обеспечила высокие скорости и точность без использования сервоприводов…
МГУ-НОТИС-02
2012-2018: Высокая эффективность
МГУ-НОТИС-02-180 на выставке Агропродмаш, 2015 год
В 2012 году, на выставке Агропродмаш, мы представили МГУ-НОТИС-02 с цветным сенсорным экраном, обновленной электроникой и мощным процессором, как на современных смартфонах. Работа машины стала протекать плавно и синхронно даже на высоких скоростях. Например на упаковке мороженого мы обеспечили 200 шт/мин. А на мелкой продукции обеспечили среднюю крейсерскую скорость 250 шт/мин. Это привлекло внимание целого ряда шоколадных фабрик в России. И в 2014 году инженеры НОТИС разработали и поставили полную автоматизированную упаковочную линию для конфет и батончиков. Наш комплекс подстраивался под скорость производственной линии, распределял потоки на несколько упаковочных автоматов, и имел бесконтактную подачу продукта для бережного сохранения формы. Подробнее на странице: решения НОТИС для упаковки конфет.
250 конфет в минуту это достаточно высокая скорость, когда мы говорим о средней скорости, а не пиковой. Таким образом, мы достигли характеристики упаковочных автоматов с дорогостоящими сервоприводами, используя обычные асинхронные двигатели.
МГУ-НОТИС-03-Servo
С 2023 года: Новый уровень
МГУ-НОТИС-03 на сборочном участке НОТИС, 2020 год
В 2019 году появился МГУ-НОТИС-03, пока без приставки servo. Обновление наименования произошло после ряда существенных совершенствований в системе управления, внедрению всевозможных опций, технологии сплайсера (см. демонстрацию на youtube). Как и в предыдущем поколении, все привода были независимы, и построены на использовании недорогих асинхронных мотор-редукторов:
- подающий конвейер
- ролики протяжки и сваривание плёнки в «трубу»
- поперечные сваривающие губки
- отводящий конвейер
МГУ-НОТИС-03-servo на сборочном участке НОТИС, 2024 год
В конце 2023 мы представили самое последнее поколение МГУ-НОТИС-03-servo. Новый автомат отличается тем, что третий привод поперечных сваривающих губок теперь построен исключительно на сервоприводе. Это позволило увеличить скорость, благодаря точности отрезки. На тех же конфетах, машина обеспечивает крейсерскую скорость 350 упаковок в минуту с ускорением до 400 и выше. И конечно новое решение повысило надёжность механизмов привода. Познакомьтесь с кейсом по одному из последних реализованных проектов: упаковка розеток и выключателей в плёнку на МГУ-НОТИС-03-servo-150.
Видео
Преимущества НОТИС
-
Аккуратные упаковкиПосмотрите видеоролики с упаковочными автоматами на Youtube-канале НОТИС. Найдите фотографии вашего типа продукции в нашей галерее.
-
Высокотехнологичные решения
• НОТИС самостоятельно разрабатывает электронику, схемные решения, блок управления, алгоритмы. Это позволило реализовать эффективное управление комбинацией независимых приводов.
• Сервопривод поперечных сваривающих губок обеспечил высочайшую точность отрезки. Это увеличило среднюю скорость: 350 и более упаковок в минуту на мелкой продукции. Блок управления великолепно синхронизирует работу всех приводов со старта, и до завершения, когда сварочные ножи останавливаются в разомкнутом положении.
-
Забота об удобстве
• Мониторинг всех механизмов и управлением параметрами тщательно организованы на сенсорном экране. Переналадка на продукт другого размера занимает менее 3 минут. Высота смыкания поперечных губок регулируется плавно и чётко. А электронная ограничительная муфта защищает продукт, попавший под нож.
• Установлены две системы контроля отрезки пакета: по длине пленки, по фотометке.
• Применен бесконтактный съем значений температуры с нагревателей.
• Все покупные изделия и комплектующие имеют свободное предложение на рынке, не являются дефицитными и уникальными.
-
Образцовая надёжность
• Все рамные конструкции подвергаются дробеструйной обработке на дорогостоящем немецком оборудовании. Далее детали попадают в цех полимерного окрашивания. Данный комплекс работ обеспечивает высокое качество и долговечность покрытия. Все наружные панели выполнены из зеркальной нержавеющей стали для соблюдения гигиены и сохранения внешнего вида машины. Узлы, соприкасающиеся с продуктом, выполнены из нержавейки и материалов, защищенных от коррозии.
• Отрезные ножи выполнены из лучшей инструментальной стали Р6М5К5 и имеют специальную заточку по винтовой кривой. Отрезка пакета происходит плавно и без удара.
• На загрузочном конвейере используется надёжная цепь из Германии, а подшипники из Японии.
-
Огромный опыт в индустрии
• Компания НОТИС больше 20 лет производит горизонтальные упаковочные автоматы. Более 500 горизонтальных упаковочных машин изготовлено с ручной сборкой для заказчиков по всей России, в соседних странах, в Европе и на Ближнем Востоке.
Свяжитесь с нами
Получите коммерческое предложение
Если вы в поиске современного горизонтального упаковочного автомата, то вы в правильном месте. Наши обёртывающие машины стабильно формируют аккуратную упаковку на высоких скоростях. Расскажите нам о своём продукте, требуется ли полная автоматизация, каких результатов ожидаете. Мы в ответ подготовим коммерческое предложение со референс-листом наших клиентов из вашего региона.
Звоните +7-913-916-60-06 | свяжитесь по WhatsApp | пишите на market@notis.ru. Или отправьте запрос прямо сейчас по кнопке ниже.
- Сделайте заказ, или задайте вопрос
- Форма откроется мгновенно
- Мы ответим в течение 24 часов
