Флоупак линия упаковывания конфет


линия конфет

Компания НОТИС разрабатывает и изготавливает комплексы из системы конвейеров и автоматических упаковочных автоматов для упаковывания конфет во flow-pack («поточная упаковка», тип 3-х шовного пакета).



Несколько таких комплексов успешно выполняют задачи на кондитерских предприятиях в разных городах России: Омск, Пермь, Самара, Санкт-Петербург, Тула. Линия получает конфеты с производства, автоматически выстраивает их в потоки, автоматически выравнивает расстояния между конфетами, и отправляет каждый поток на отдельный горизонтальный упаковочный автомат. Стабильная скорость упаковывания каждого потока составляет 250 штук в минуту, а пиковая производительность может составлять 280–300 шт/мин. На таких скоростях нашей машине не требуется помощь или ручная корректировка оператором. Такую же скорость горизонтальный автомат обеспечивает и на плёнке с нанесённой сеткой холодного клея.

Обновление от 1 декабря 2023: мы разработали и поставили новую упаковочную линию со скоростями до 400 конфет в минуту, и гарантированной производительностью 350 шт/мин. Видео смотрите на Youtube и в соцсетях. Позже опубликуем на сайте.

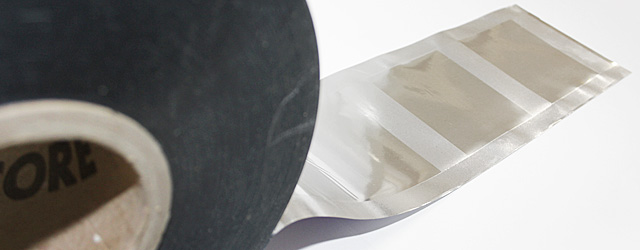

сетка холодного клея на плёнке

Плёнка с нанесённой сеткой клея



Важной особенностью упаковочной линии НОТИС, является её автоматическая адаптация к скорости технологической линии производства конфет. Если замедлился или наоборот ускорился входящий поток, то без внешнего вмешательства, сразу подстроится упаковочный комплекс.

Схемы упаковочных линий

Вариант A. Конфеты с противня

Продукт высыпают на принимающий широкий конвейер. Линия НОТИС автоматически упорядочивает конфеты и передаёт на упаковку.

Вариант B. Когда в линии 1 или 2 упаковочных автомата


Видео от 2021 года

Наша линия принимает поток в перпендикулярном направлении и разворачивает повдоль на поворотном конвейере. До 2020 года использовали ещё простой разворот конфет на перпендикулярных конвейерах с бортиком по диагонали. Увидите это решение в некоторых видео ниже. Но для сохранения целостности продукта, мы отказались такого способа и предлагаем только поворотные конвейера.

Вариант C. Звенья шеренги сгребаются под отдельный упаковочный автомат

Вариант D. Шеренги скидываются под отдельный упаковочный автомат


Видео от 2021 года, новейшее поколение

Когда производственная линия выдаёт широкие шеренги, более эффективен способ скидывания шеренги на поток упаковочной линии в перпендикулярном направлении.

Вариант E. Ручная раскладка

Простейшая схема, без автоматизации, но требующая особую ловкость рук.


Конфеты-шарики


Этапы упаковочной линии

1. Выход с технологической линии

Наши конвейеры принимают конфеты с производственной линии, автоматически подстраиваясь по скорости. Синхронизация происходит без вмешательства оператора.

Более того, производственная линия выдаёт шеренги конфет с амплитудным смещением. Конвейерная лента, как правило, «гуляет» на валах на несколько сантиметров каждые 2–3 минуты. Поэтому система конвейеров нашей упаковочной линии автоматически подстраивается ещё и к положению выдаваемых шеренг. Ровный поток требуется для безошибочного и равномерного распределения на несколько ручьёв по количеству упаковочных автоматов.

Конвейер поворотный
Конвейер поворотный ленточный
Конвейер смотровой


Поворотные ленточные конвейеры нашего производства обеспечивают равномерное изменение направления ряда продукта на угол 10°–180°. Смотровые ленточные конвейеры могут использоваться для визуального контроля и разбраковки.

2. Выстраивание отдельных потоков

Выстраивание конфет в поток может быть, как в ролике выше: выровненные шеренги с технологической линии отправляются на конвейер в перпендикулярном направлении. С лета 2020 года вместо перпендикулярного конвейера используем поворотный конвейер. Это позволяет сохранить конфеты в первозданной форме. Посмотрите на видео:

На этом видео используется распределение потока на 2 ручья. Часто требуется распределить поток на множество ручьёв.

Другим вариантом может быть выстраивание неупорядоченной группы в ручей. Например, когда конфеты высыпают с противня. Движение группы происходит по нескольким конвейерам с дополнительными выравнивающими устройствами. За счет увеличения скорости группа вытягивается в поток, последовательно движущихся конфет.

3. Выравнивание конфет по фазе с упаковочным автоматом

Выстроив конфеты в потоки, требуется сформировать ручей так, чтобы расстояние между конфетами было одинаковым, соответствующему длине упаковки. Длина упаковки рассчитывается заранее, когда дизайнеры прорабатывают повторяющийся рисунок на рулон плёнки. А рулоны заказывают в типографии.

Когда пробелы между каждыми конфетами становятся строго равными, каждый поток попадает в свой упаковочный автомат.

Кстати, выравнивающие конвейеры НОТИС позволяют программно упаковывать конфеты или другой продукт по несколько штук, друг за другом, в одну упаковку. В прошлом году, например, поставили такую линию в Дубай, для упаковки венских вафель.

4. Упаковывание конфет

конфеты в упаковке flowpack
шоколадные конфеты
шоколадные конфеты


Для кондитерских предприятий мы предлагаем упаковочные автоматы МГУ-НОТИС-135 с дополнительной опцией: автоматическая смена рулона без остановки процесса. На машину предварительно устанавливается два рулона плёнки. И при окончании  работающеего рулона происходит автоматический переход на второй.

Горизонтальная упаковочная машина МГУ-НОТИС-135 предназначена для упаковки в термосвариваемые пленки, а также пленки с нанесенной сеткой холодного клея штучных изделий с относительно небольшими размерами в упаковку типа флоупак. Все основные параметры задаются программно на сенсорном дисплее, без механической переналадки. Имеет три независимых электропривода: подающий конвейер, ролики протяжки и сваривания пленки, поперечные сваривающие губки.

шоколадные конфеты

Конвейер для выравнивания конфет по фазе и упаковщик МГУ-НОТИС-135



5. Групповая фасовка

После упаковывания во флоупак, конфеты можно автоматически фасовать по весу в групповую упаковку. Такой комплекс, например, был спроектирован и запущен для кондитерской фабрики в Тульской области:

Компания НОТИС выпускает мультиголовочные дозаторы НОТИС и вертикальные упаковочные автоматы более 20 лет со своей электроникой и программным обеспечением.

Преимущества нашей линии

  1. Высокая производительность стабильной работы: 250 конфет в минуту на одном потоке.
  2. Уникальный для России алгоритм формирования равномерного потока с равной фазой.
  3. Скорость линии автоматически подстраивается под скорость входящего потока конфет.

Мы предлагаем качественное, современное, высокотехнологичное оборудование, которое решит ваши задачи по упаковыванию конфет и сэкономит деньги.

Всё оборудование спроектировано и изготовлено в компании НОТИС

Собственная электроника является одним из основных конкурентных преимуществ компании. Контроллеры, электронные блоки и платы управления, схемные решения систем управления приводами линии разработаны с учетом значительного опыта, накопленного при производстве горизонтальных упаковочных машин и автоматических упаковочных комплексов, с учетом знаний большого количества особенностей и технологических тонкостей подобных машин. Программное обеспечение с уникальными алгоритмами разработано и совершенствуется инженерами-программистами НОТИС. Линия обладает интуитивно понятным интерфейсом и управляется с единого сенсорного монитора.

Сотни упаковочных автоматов МГУ-НОТИС работают по всей России и в странах зарубежья.
