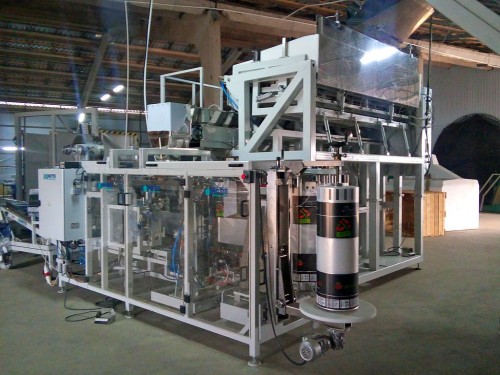

Машина горизонтальная для упаковки плодоовощной продукции МГУПО-НОТИС-ПЭ-300/1000


Формирует мешки из полурукава плёнки с запайкой или овощной сетки с зашивкой.



МГУПО-НОТИС-ПЭ-300/1000 предназначена для упаковки сыпучих и крупнокусковых продуктов (плодов и овощей) в пакеты, формируемые из полурукава полиэтиленовой пленки или овощной сетки.

Состав машины

  1. Рама машины
  2. Система размотки полу-рукава упаковочного материала.
  3. Система протяжки полу-рукава.
  4. Устройство прокола отверстий в пакете.
  5. Термотрансферный принтер для нанесения текущей информации.
  6. Узел вертикальной сварки и отрезки.
  7. Транспортер для перемещения наполненных пакетов со встроенным вибратором.
  8. Воронка приема дозы.
  9. Узел горизонтальной сварки и отрезки заполненного пакета.
  10. Система смотки отхода упаковочного материала.
  11. Шкаф управления.
  12. Ограждение из оргстекла (двери, панели) и из металлических панелей для защиты персонала от движущихся механизмов и защиты узлов машины от внешних воздействий.

Принцип работы

Машина работает в прерывистом (старт-стопном) режиме. Упаковочный материал в виде полу-рукава полиэтиленовой пленки разматывается из рулона на картонной втулке. Система размотки и протяжки упаковочного материала состоит из 1) рулонодержателя с принудительной размоткой, 2) «качалки», исключающей значительные динамические нагрузки на упаковочный материал при старте и, управляющей включением размотки рулона, и 3) двух протяжных зубчатых ремней с линотексом, прижимаемых друг к другу и к рабочим поверхностям протяжки системой прижимных роликов.

Наполненный пакет перемещается также с помощью встроенного транспортера. Лента транспортера движется синхронно с системой протяжки.

Длина пакета обеспечивается либо работой по фотометке, либо по датчику длины пакета. Машина имеет все необходимые регулировки по ширине и высоте пакетов. Пакет формируется сваркой двух вертикальных швов и сваркой  верхнего горизонтального шва. При упаковке в полиэтиленовую пленку установлена система отрезки и смотки лишнего материала пакета, остающегося после горизонтальной сварки над верхним швом.

На позиции заполнения продуктом может быть установлено устройство притормаживания начальной части дозы для смягчения удара продукта о конвейер и друг друга и для защиты пакета от разрыва. Пакет после наполнения и заварки верхнего шва выходит из упаковочной машины по транспортеру.

В процессе размотки упаковочного материала машина выполняет следующие действия:

  1. При работе с пленкой, прокалывает 6 сквозных отверстий для вентиляции продукта;
  2. Сваривает по два вертикальных шва на каждом пакете и делает вертикальный разрез, формируя заготовки пакетов, вывешенные на несущей ленте упаковочного материала.
  3. Принимает дозы продукта, поступающие от дозатора. При этом низ пакета уплотняется с помощью вибратора, встроенного в конвейер машины.
  4. Запаивает верх пакета и отрезает заполненный пакет от несущей ленты.
  5. Остаток упаковочного материала сматывается на катушку устройства смотки ленты.
  6. Готовые пакеты выходят по транспортеру упаковочной машины и опрокидываются на отводящий конвейер КО-01-НОТИС-Ш2 для передачи оператору для укладки на паллеты.

Конструктивные особенности

Видео



Технические характеристики
Вид и размеры продукта морковь диаметр до 50 мм
длина до 200 мм
картофель, лук, свекла, яблоки, цитрусовые диаметр до 100 мм
Вес дозы 1500–20000 г
Производительность 15 пак/мин
Тип упаковочного материала полурукав PE
Толщина плёнки 60–80 мкм
Высота полурукава 300–1000 мм
Диаметр втулки рулона 76 мм
Максимальный диаметр рулона 400 мм
Тип пакета трёх-шовный пакет «подушка»
Высота пакета 250–950 мм
определяется высотой полу-рукава
Ширина пакета регулируется и переналаживается с перестановкой сменных узлов 300–600 мм
Ширина отрезаемой технологической полосы не более 50 мм
Диаметр отверстий для вентиляции продукта 10–15
Электропитание 400 В, 50 Гц
Потребляемая мощность не более 2500 Вт
Расход чистого и сухого воздуха 300 нл/мин
Габаритные размеры 1350×4600×2300 мм
